折射率拟合基础操作

本指南介绍在进行折射率拟合前的常用准备操作。通过本章节，您将掌握如何复用历史配置以及如何正确设定测试环境参数。

如何复用折射率拟合配置？​

折射率拟合涉及大量的初始参数设置（如基板材料、优化算法选项、上下限等）。如果您之前保存过成功的拟合经验（配置），可以直接将其导入，避免重复进行已有配置工作。

提示

在开始一个新的拟合任务前，强烈建议您先通过下载折射率拟合配置加载一个最接近的拟合配置模板，然后再根据当下需求进行微调。这能帮您省下近 80% 的时间。

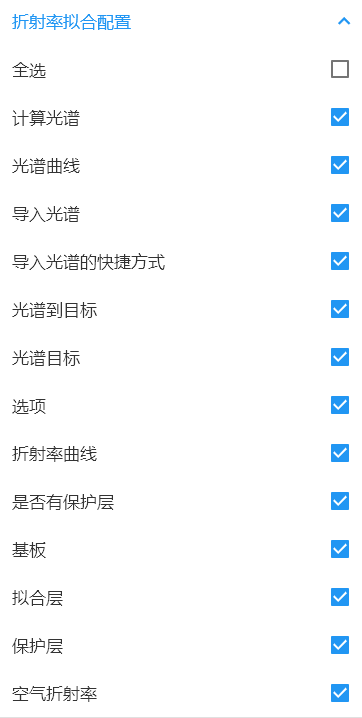

下载折射率拟合配置​

  1. 将鼠标指针悬停或靠近界面右侧边框，展开右侧菜单栏。
  2. 找到 折射率拟合配置 菜单项，点击 下载折射率拟合配置 按钮。
  3. 系统将弹出数据库窗口，请在列表中选用一个最符合当前测试方案的拟合配置模板。
  4. 点击 确定，该配置的所有参数将立即同步到当前模块中。

config-options

将当前修改另存为新的折射率拟合配置​

当您完成了一次出色的拟合调整后，请务必将其固化保存在数据库中：

  1. 同样在右侧菜单栏中，找到并点击 上传折射率拟合配置。
  2. 在弹出的数据库面板中，您可以选择：
    • 覆盖：选中一条已有记录，以当前参数刷新它。
    • 新增：留空或重新命名，将其保存为全新的折射率拟合配置。
  3. 操作完成后，点击右下角的 关闭 按钮返回主界面。

如何设定正确的环境 (空气) 折射率？​

在从分光光度计或椭偏仪导入透射/反射率测试光谱前，系统必须确认该测试是在什么介质环境下进行的。

为什么需要这一步？

绝大多数玻璃镀膜的测试环境是标准的空气。如果没有定义环境（即默认折射率为 0 或未加载），底层光学矩阵计算将会得出完全错误的边界条件，从而导致后续的所有拟合彻底失败。

加载步骤：

  1. 展开右侧菜单栏。
  2. 找到 空气折射率 菜单项，点击 下载空气折射率 按钮。
  3. 在弹出的环境折射率数据库中，选择代表常规空气的值（通常折射率约等于 1.0）。
  4. 点击 确定 加载至当前环境设定。

如何选择正确的材料导入入口？​

折射率拟合模块现在使用两个明确的材料导入入口：

  1. 导入折射率列表材料
  2. 导入模型材料

请根据您要保留的内容来选择入口。

什么时候导入折射率列表材料？​

当满足以下情况时，请选择列表材料入口：

  1. 您希望把波长点 n/k 数据导入折射率表格。
  2. 您希望当前层直接按表格数据参与计算。
  3. 您不希望当前模型参数界面被重建。

什么时候导入模型材料？​

当满足以下情况时，请选择模型材料入口：

  1. 您希望导入一个完整的色散模型。
  2. 您希望保留模型类型和模型系数。
  3. 您希望模型参数编辑器根据导入结果重建输入结构。

如何把当前层保存为材料？​

当前主要有两条保存路径：

  1. 从折射率表格编辑器保存
  2. 从模型参数编辑器保存

从折射率表格编辑器保存​

当您希望把当前层保存为折射率列表材料时，请使用这条路径。

步骤：

  1. 打开折射率表格编辑器。
  2. 确认波长点数据正确。
  3. 点击上传按钮。
  4. 保存到 镀膜材料 数据库。

从模型参数编辑器保存​

当您希望把当前层保存为模型材料时，请使用这条路径。

步骤：

  1. 打开模型参数编辑器。
  2. 确认模型类型和全部系数正确。
  3. 点击上传按钮。
  4. 保存到 镀膜材料 数据库。

一个实用判断规则​

如果您的下一步是继续编辑模型系数，请保存为模型材料。

如果您的下一步是直接复用波长点折射率表，请保存为折射率列表材料。

如果您仍然拿不准，请先查看这张速查表：

快速开始总流程​

以下流程适合首次执行折射率拟合时快速对齐操作顺序：

  1. 打开折射率拟合模块（主菜单或主页入口）。
  2. 选择拟合模式（单层膜 / 带保护层单层膜）。
  3. 制备样品并确认膜厚使实测光谱不处于边缘极值。
  4. 获取测试数据（在线设备或离线 CSV）。
  5. 导入测试光谱并生成光谱目标。
  6. 设置折射率起始值与优化参数（包含目标函数值(MF)阈值和最大优化次数）。
  7. 点击优化并观察拟合结果列表。
  8. 加载合适结果并保存到表格或数据库。

拟合模式选择建议​

单层膜模式​

适用于材质稳定、吸收较弱的膜层（如 SiO2、TiO2、Al2O3 等）。

  • 需已知基板折射率；若未知，建议先执行“基板折射率拟合”。

带保护层单层膜模式​

适用于受环境影响更明显的材料（如 Ag、Al、Cu 等金属或合金膜）。

选择保护层时建议优先满足：

  • 材质稳定，折射率可复用
  • 镀膜速率稳定，工艺可重复
  • 透过率高，便于测量
  • 已有可靠折射率数据

并且需要：

  • 已知基板折射率
  • 已知保护层折射率（未知时可先做单层膜拟合）

测试数据来源说明​

  • 在线测试：使用现有在线设备，数据格式按设备定义。
  • 离线测试：常见为 Lambda 900 系列，数据格式通常为 CSV。

结果保存与复用​

拟合结束后，建议在结果列表中按目标函数值(MF)筛选候选项，加载到主界面复核，再进行保存。

点击拟合层右侧箭头可打开折射率编辑表格，用于导出 TXT、复制表格或保存到数据库。

editing-table

相关功能参考​
