介绍

反演拟合一般是在镀膜线运转时对测试得到的光谱依据标准膜系的结构进行反推出实际完成的膜系结构。

由于镀膜线在运转，每一分钟都是非常宝贵的，因此反演拟合的速度和准确性直接影响镀膜线的运转效率和产品质量，因此对其重视和优化至关重要。

反演拟合模块能够快速根据产线实测光谱反演出膜层的实际厚度，并且给出调整方案，加快调片时间，提高效率。

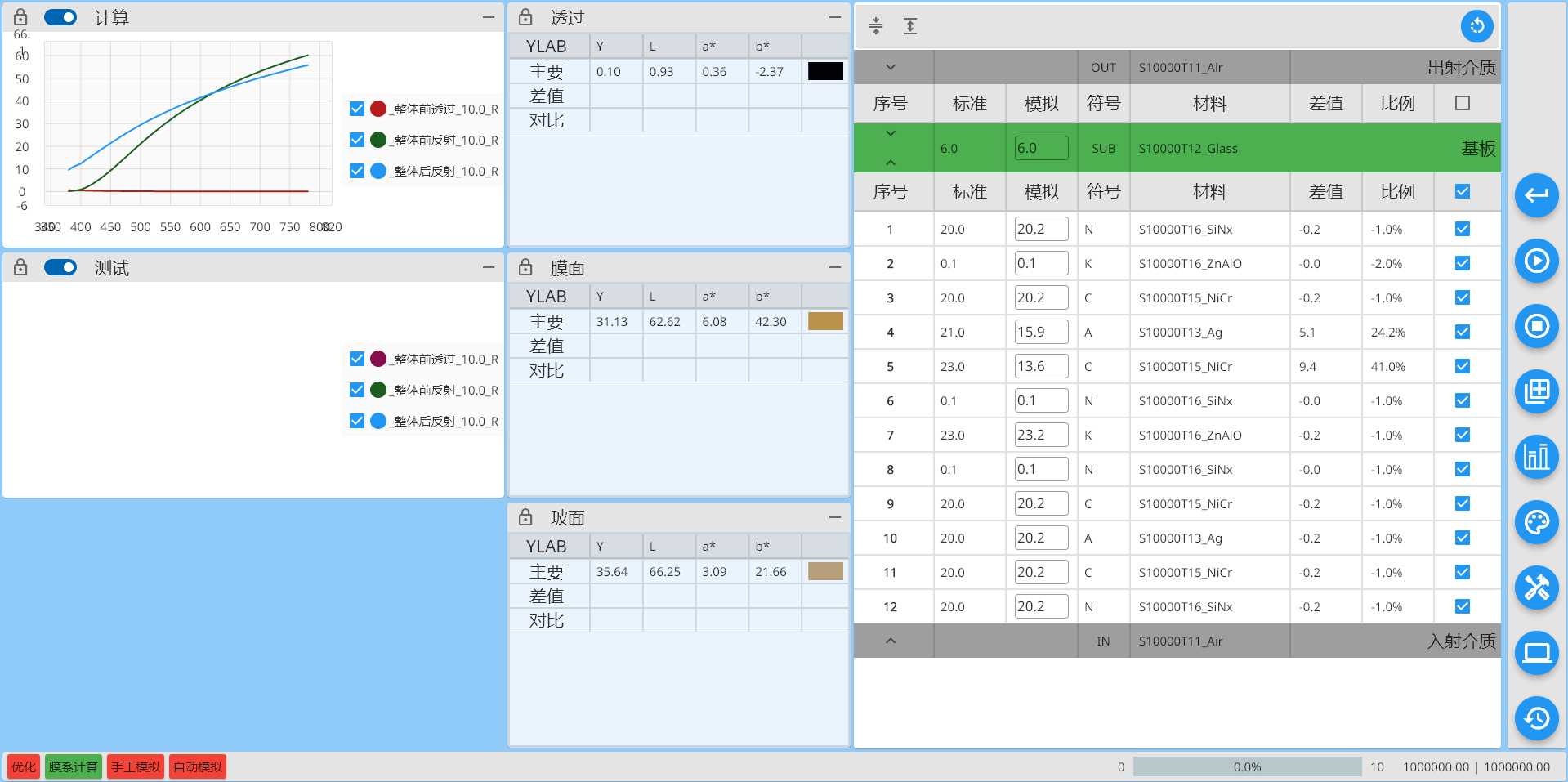

界面​

从右到左，界面依次包括操作栏、膜系表格、颜色表格以及光谱曲线区域。

main

实现功能​

根据测试光谱和标准膜系结构，推导出准确的实际膜厚。

在绑定了工艺运行配置后，可以根据实际膜厚和标准膜系结构，推导出调整方案。

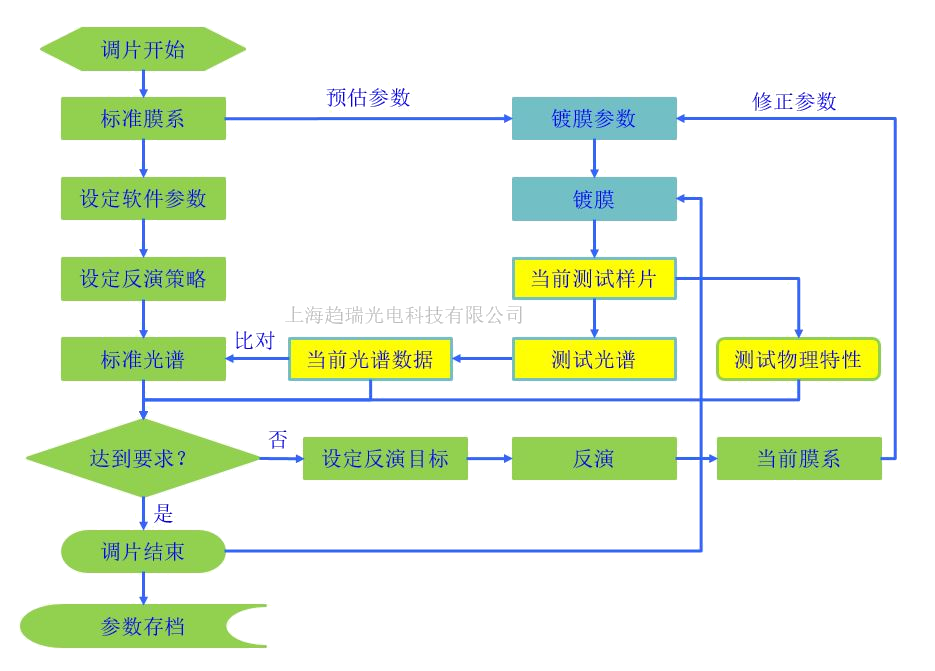

步骤​

Reverse Procedure

注意事项​

  • 充分准备: 提前对要对比的光谱(标准光谱)、要显示的曲线、要对比的颜色准备和配置好，并且移除不合理的部分。

  • 配置准确: 包括标准膜系、材料，要求一定准确，这样可以确保是符合实际的参数才能得到符合实际的膜厚，否则可能会出现无法收敛，无法得到满意的结果。

  • 测试准确: 测试光谱对于反演的准确性非常重要，要知道如何判断测试结果的有效性，遇到不合理的测试结果要及时舍弃或者放低权重。

  • 依赖光谱进行判断: 要看光谱是否接近，而不是颜色。

  • 不断总结: 总结出敏感的膜层要重点模拟，找到合理的调整区间。
