例：スペクトルに基づく膜系開発

顧客提供の測定スペクトルを目標として、既存材料設定から生産可能な膜系を開発する例です。

モジュール起動方法は 膜系開発モジュールを開く を参照してください。

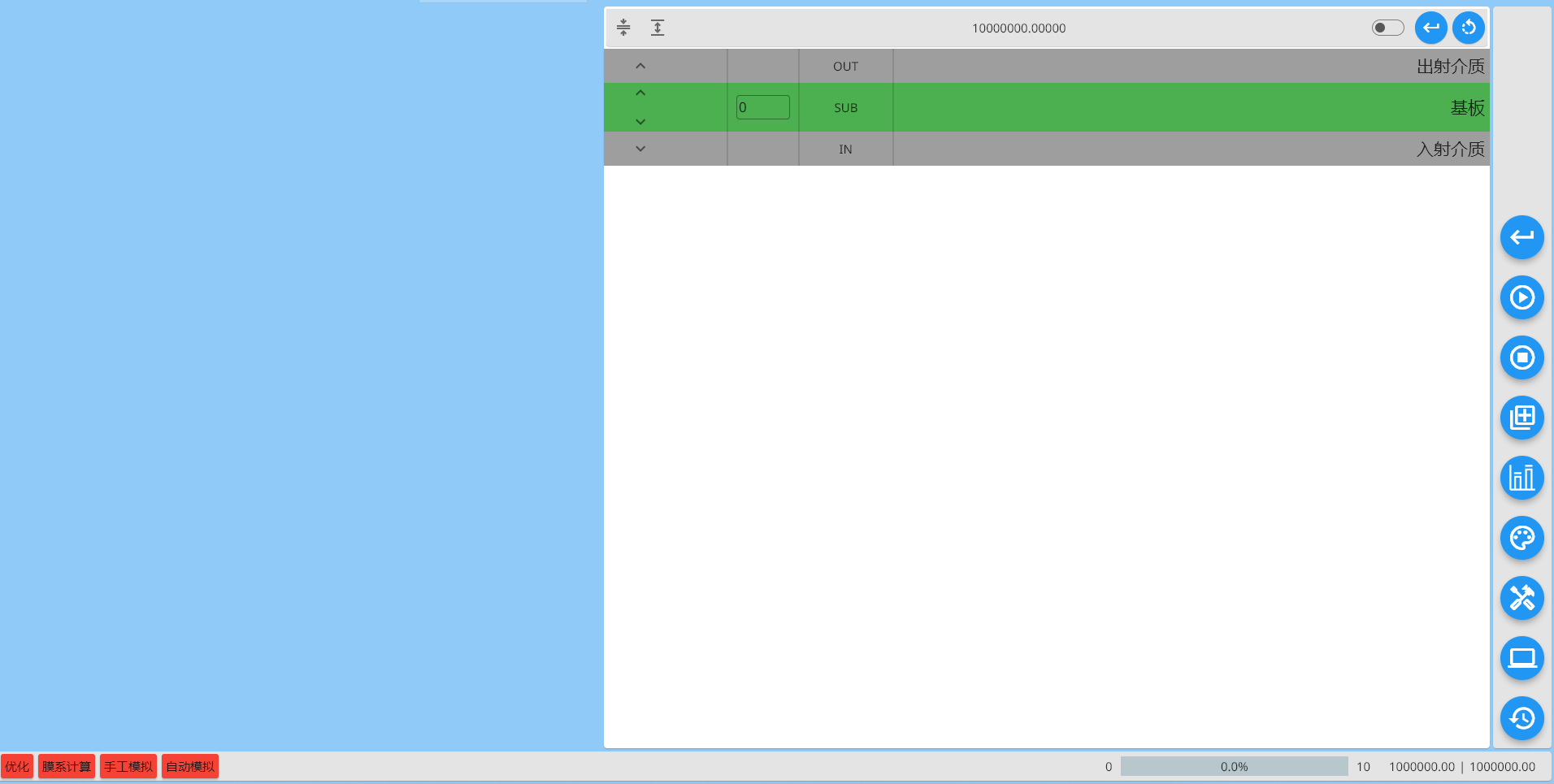

Develop Initial

膜系開発設定を読込​

初期状態では画面は空のため、保存済み設定を読込むと効率的です。

操作方法は データベースから設定を読込 を参照してください。

本例ではプリセット設定（ID: s10001、名称: テンプレート）を読込みます。

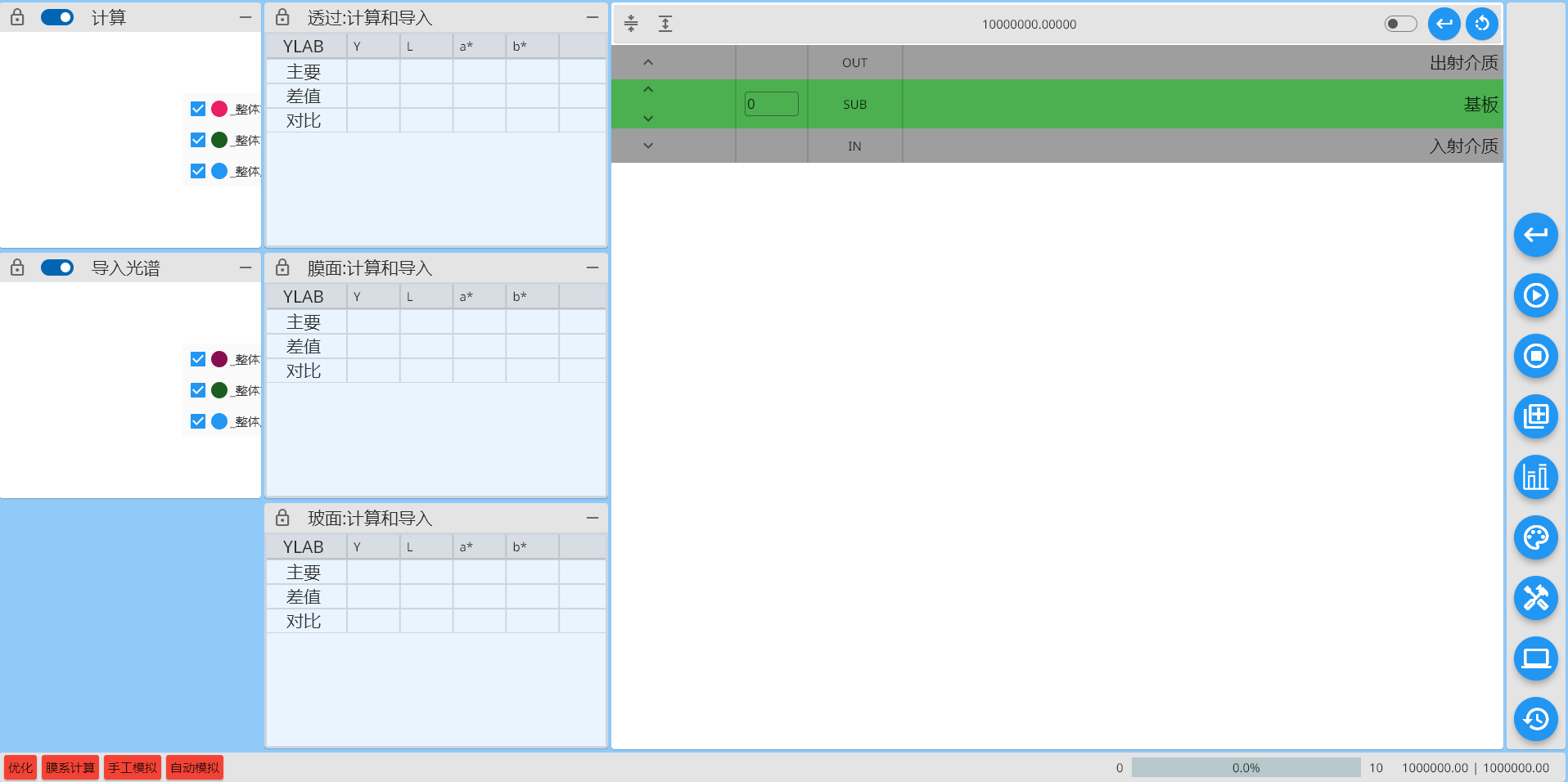

Develop after load setting

Filmstar 初期化​

Filmstar の初期化は 機能モジュール内の CoatFlex 制御 を参照してください。

膜系または材料設定を読込​

既知の近似膜系がある場合は膜系を直接読込み、ない場合は材料設定を読込んで手動構築します。

操作方法は データベースから膜系を読込 を参照してください。

本例では ID S10000T401 を読込み、右側 1 番目の 計算 を実行します。

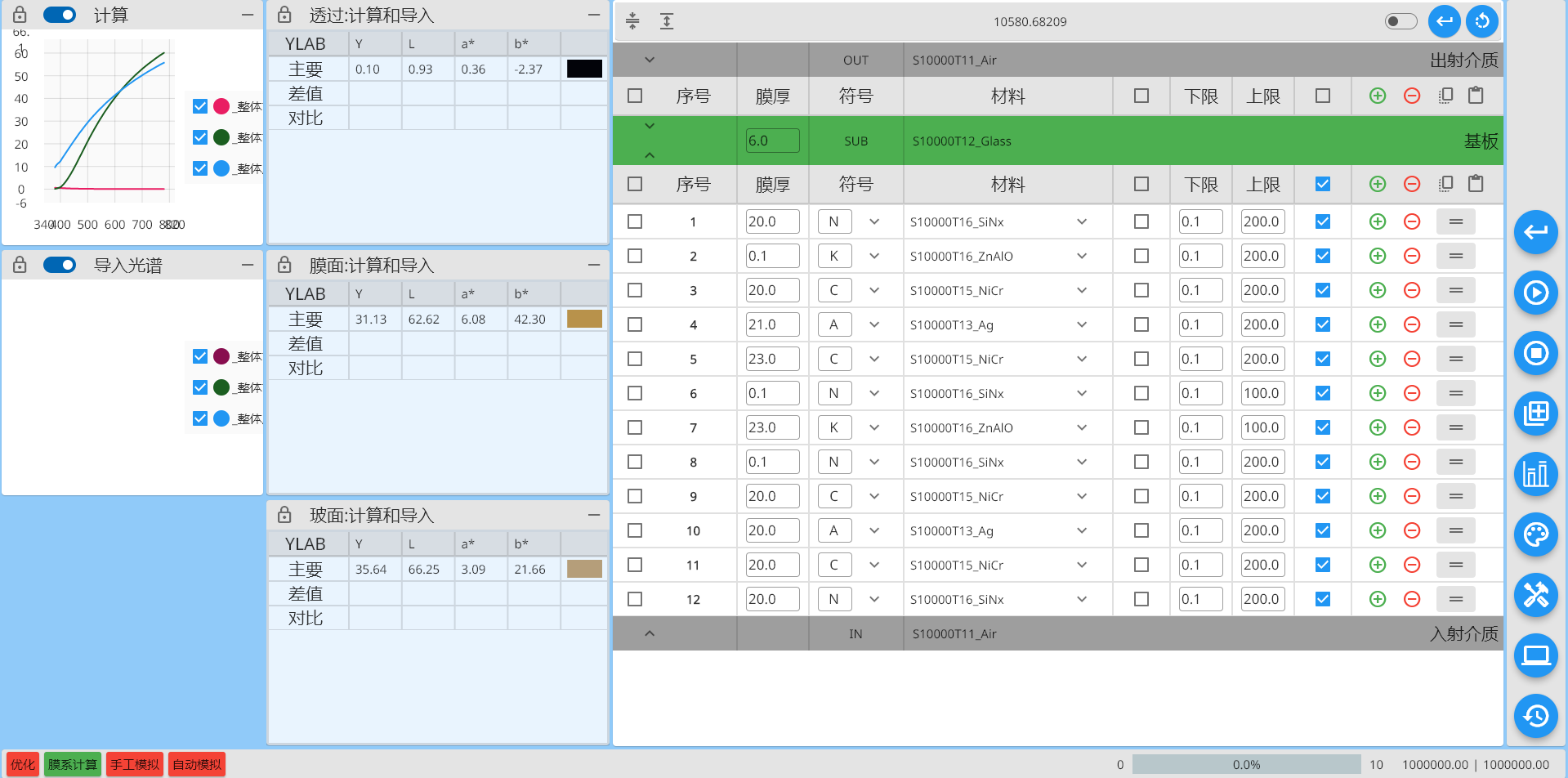

Develop with design

スペクトルデータを読込​

測定スペクトル DB からテストスペクトルを読込みます。

詳細は スペクトル読込 を参照してください。

  1. 右側操作バーの スペクトル読込（上から 4 番目）をクリック
  2. 手動 タブで読込先（3 種）とソース（スペクトルDB:測定）を設定
  3. ガラス番号 516378、ターゲット座標 150 のデータを選択して 確定

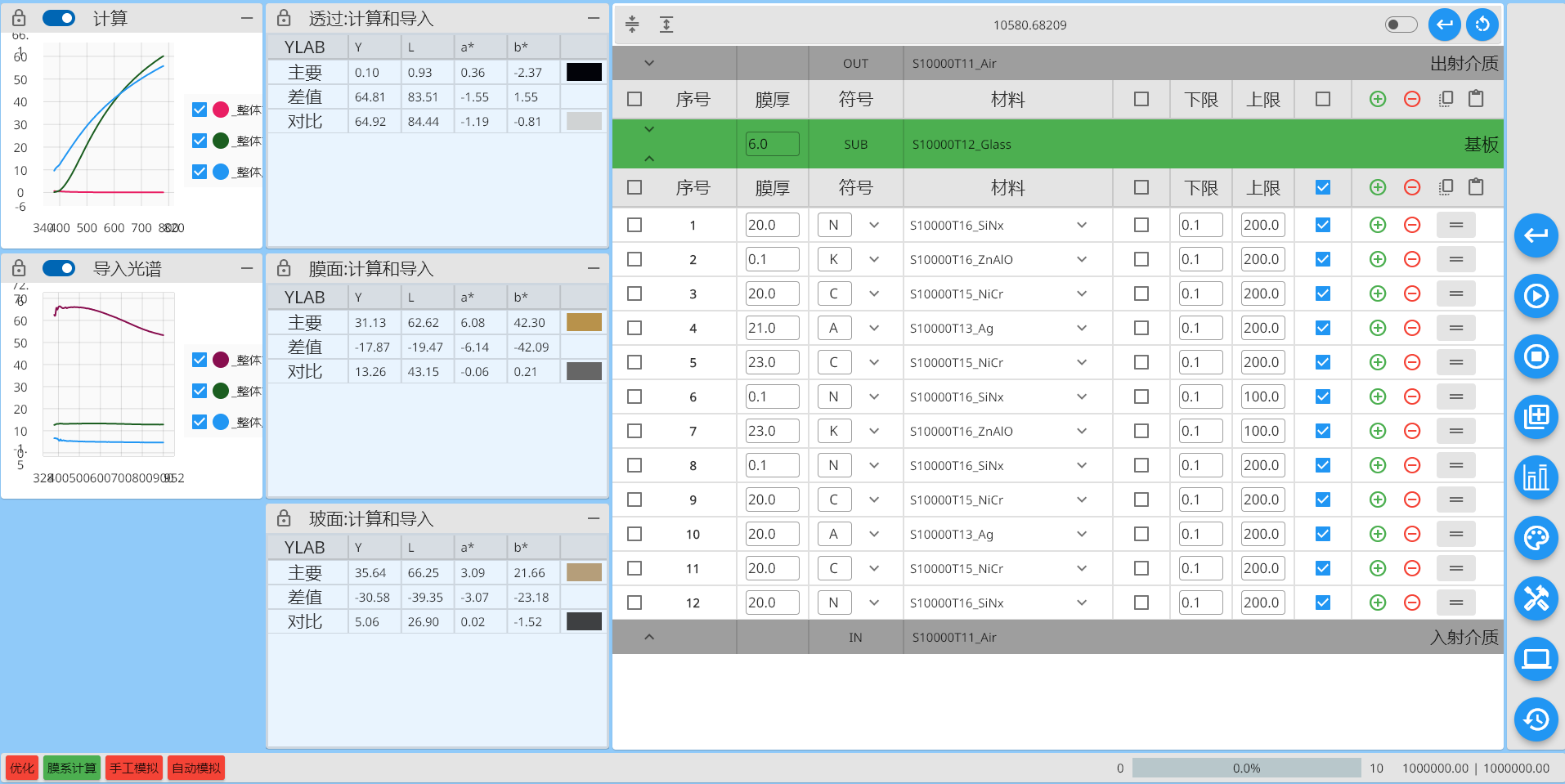

Develop with load spectrum

読込スペクトルからスペクトル目標を生成​

右側操作バーの スペクトル目標 で編集画面を開きます。設定詳細は スペクトル目標 を参照してください。

  1. スペクトル目標生成 をクリック
  2. スペクトルを使用 を有効化し、読込済みスペクトルを追加
  3. 既定設定で生成を実行

Generate spectrum target with load spectrum

生成後、確定 で現在モジュールへ保存し、最終列 使用 を有効にします。

膜系構造を確認​

膜層設定後、膜系構造テーブル上部右側の 確定 で構造を固定します。

最適化オプション​

右側メニュー 最適化 > オプション で設定します。

optimize option

  • 停止モード：目的関数 < 100 または 10 回到達
  • 結果更新：改善ありのみ（計算スペクトル再計算あり）
  • 結果記録：改善ありのみ
  • アルゴリズム：Filmstar（スペクトル目標のみの場合は NeldMead も可）

optimize algorithm

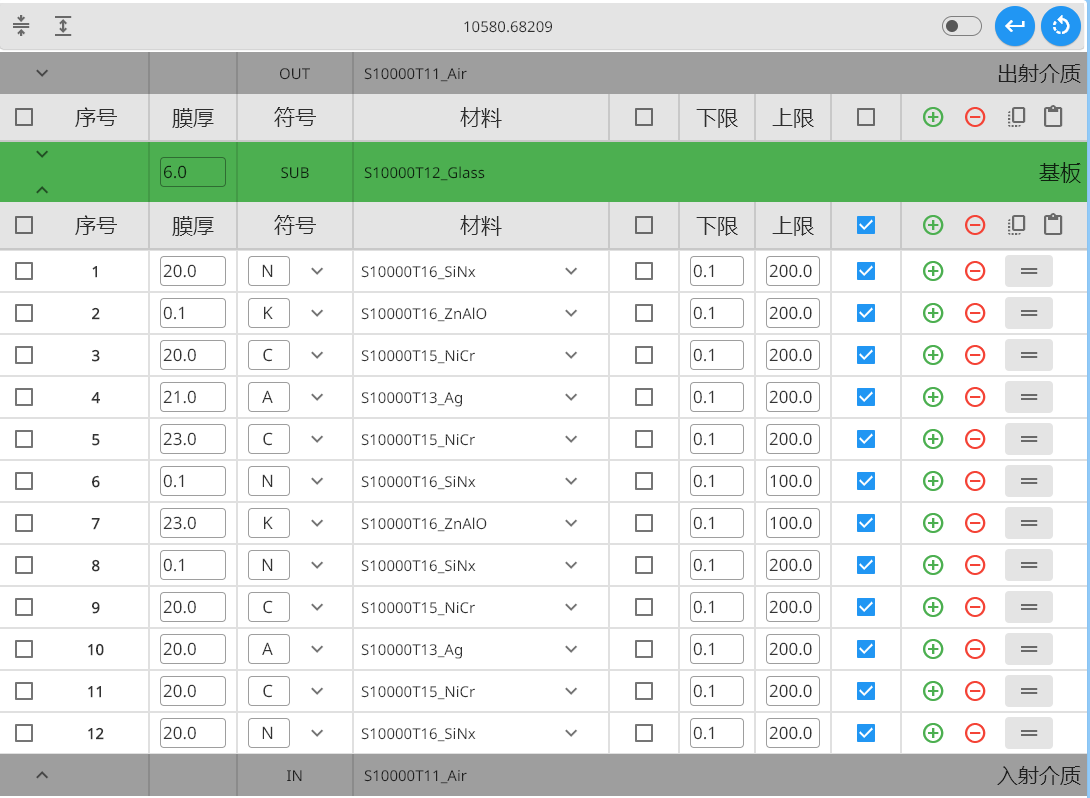

最適化対象層は膜系テーブル最右列を全層有効にします。

optimize layers

最適化実行​

右側操作バー 2 番目の 最適化 をクリックして実行します。

optimizing

最適化結果を確認​

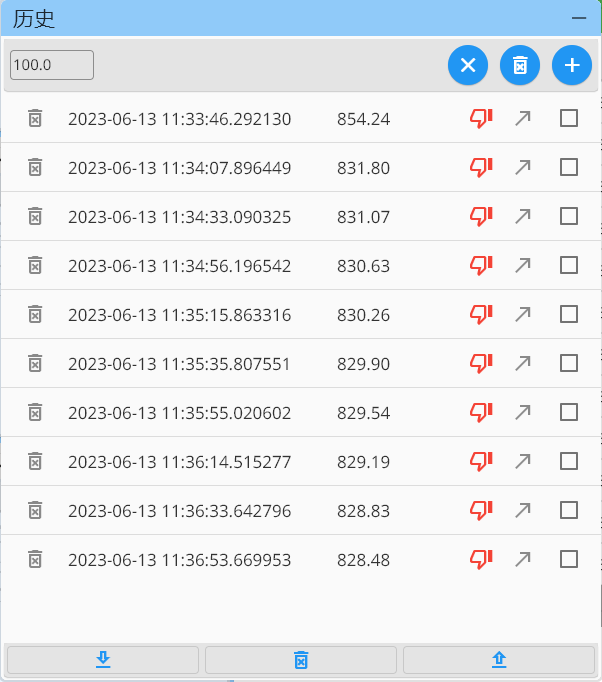

右側最下部ボタンで 履歴 パネルを開き、記録結果を確認します。

history

各行の読込ボタンで結果を主画面へ反映できます。

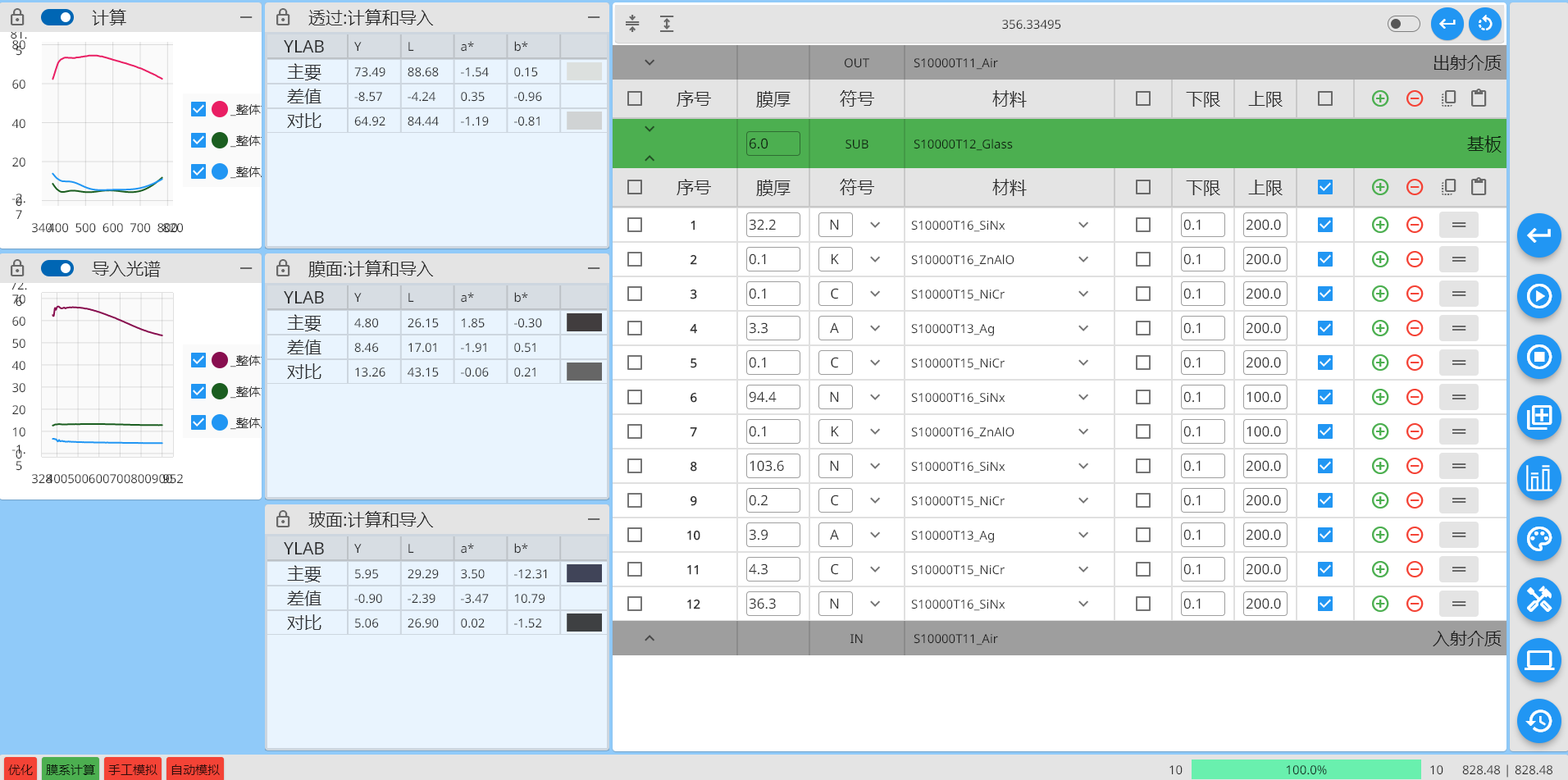

one result

膜系構造を保存​

結果が良好なら膜系構造を保存します。操作方法は 膜系構造をデータベースへ保存 を参照してください。
