例：色目標に基づく膜系開発

顧客指定の色値を目標として、既存材料設定から生産可能な膜系を開発する例です。

モジュール起動方法は 膜系開発モジュールを開く を参照してください。

膜系開発設定を読込

操作方法は データベースから設定を読込 を参照してください。

本例ではプリセット設定（ID: s10001、名称: テンプレート）を使用します。

Filmstar 初期化

Filmstar の初期化は 機能モジュール内の CoatFlex 制御 を参照してください。

膜系または材料設定を読込

操作方法は データベースから膜系を読込 を参照してください。

本例では ID S10000T401 の膜系を読込み、計算 を実行します。

色目標を設定

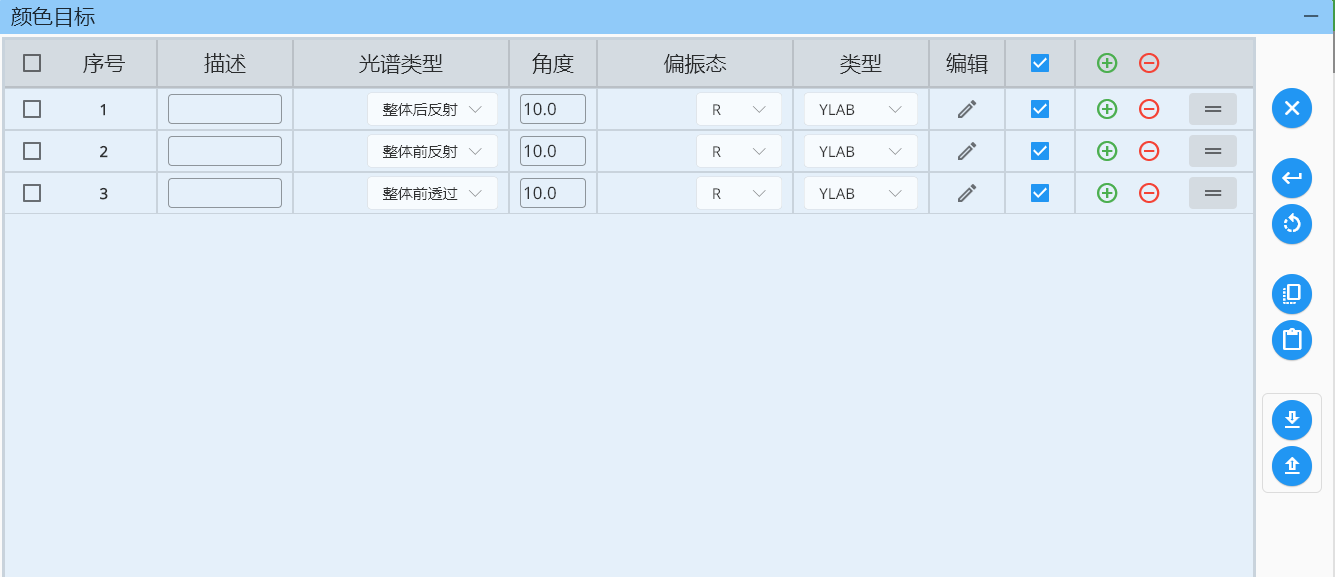

右側操作バーの 色目標（上から 6 番目）を開きます。設定方法は「色目標」ページを参照してください。

最適化で使用する目標は最終列 使用 を有効にし、確定 で現在モジュールへ保存します。

本例では色目標 DB から ID S100T1 を読込みます。

設定目標:

• 膜面反射（10°）
• ガラス面反射（10°）
• 透過（10°）

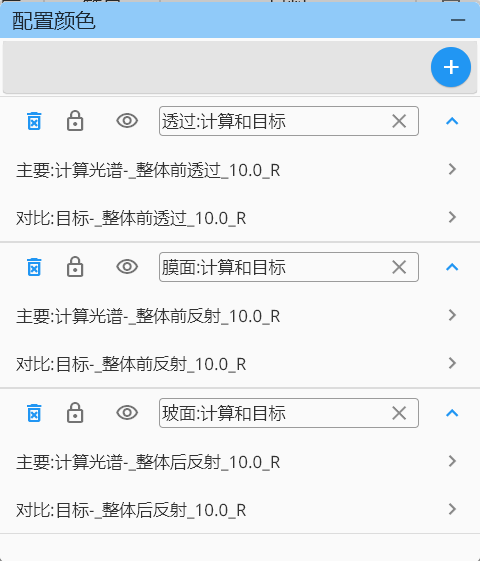

カラーテーブルを設定

最適化過程の色変化を観察するため、カラーテーブルを設定します。

設定方法は「カラーテーブル」ページを参照してください。

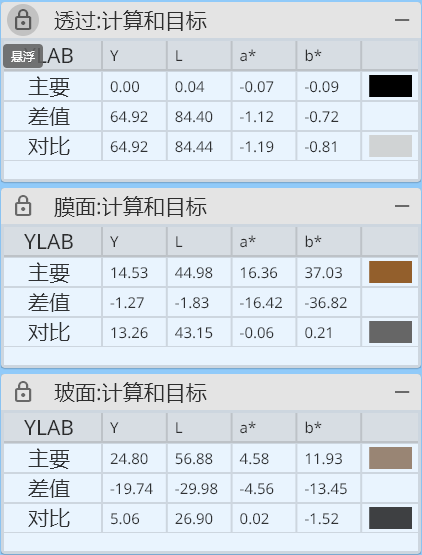

本例では透過、ガラス面反射、膜面反射それぞれで計算色と目標色を比較表示します。

膜系構造を確認

膜層設定後、膜系構造テーブル上部右側の 確定 で構造を固定します。

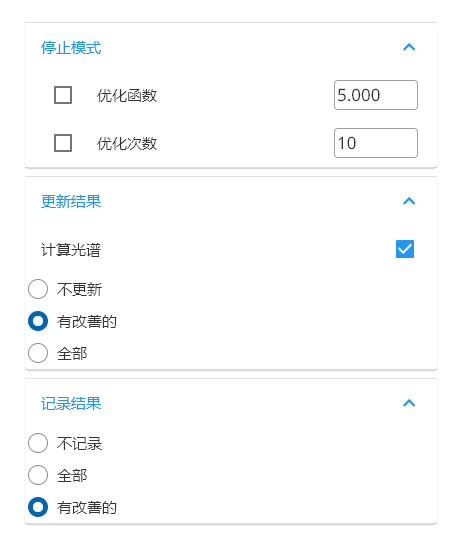

最適化オプション

右側メニュー 最適化 > オプション で設定します。

• 停止モード：本例では未チェック
• 結果更新：改善ありのみ（計算スペクトル再計算あり）
• 結果記録：改善ありのみ

アルゴリズム

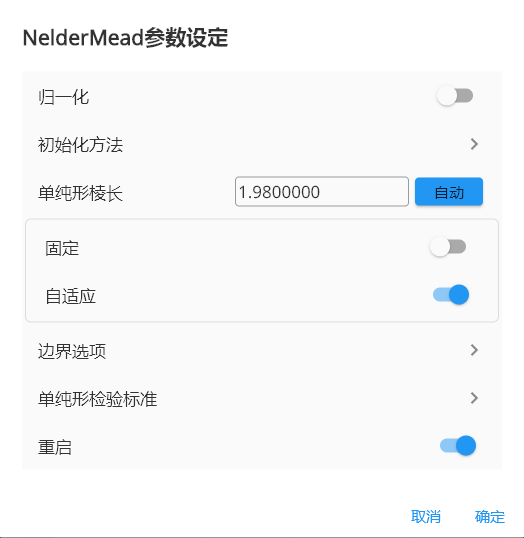

色目標を含むため、NeldMead を使用します。

主な設定例:

• スペクトル目標重み = 0（色目標 100%）
• 初期化方法 = ランダム投点

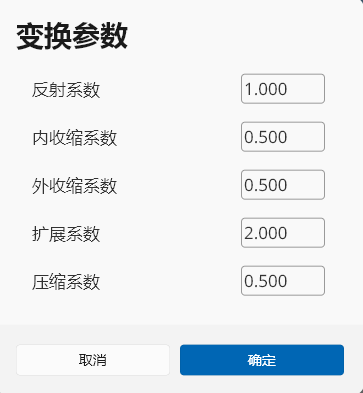

• 変換パラメータ = 自適応
• 境界処理 = 壁方式（範囲外は不適解扱い）

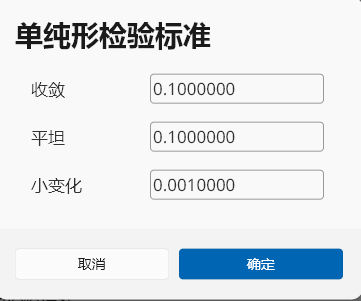

• 単純形検査基準 = 収束・平坦性・変化量

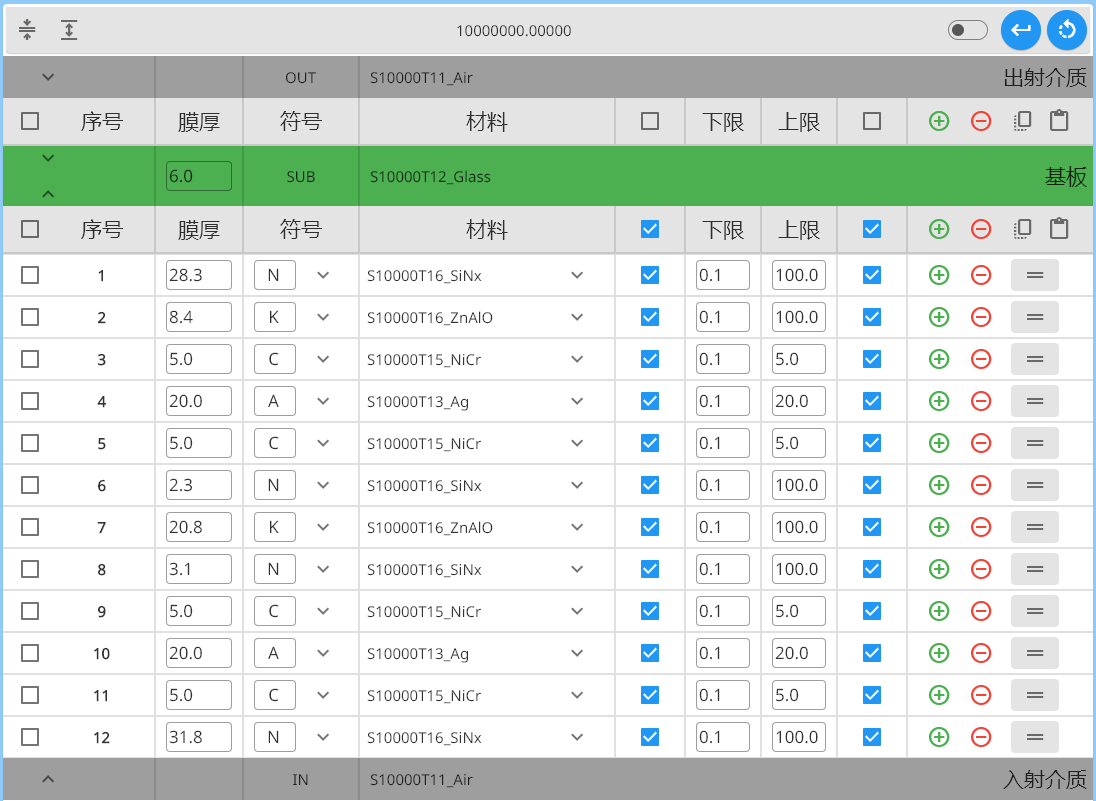

最適化対象層

膜系テーブル最右列を全層有効にし、必要に応じて膜厚制限列と下限/上限を設定します。

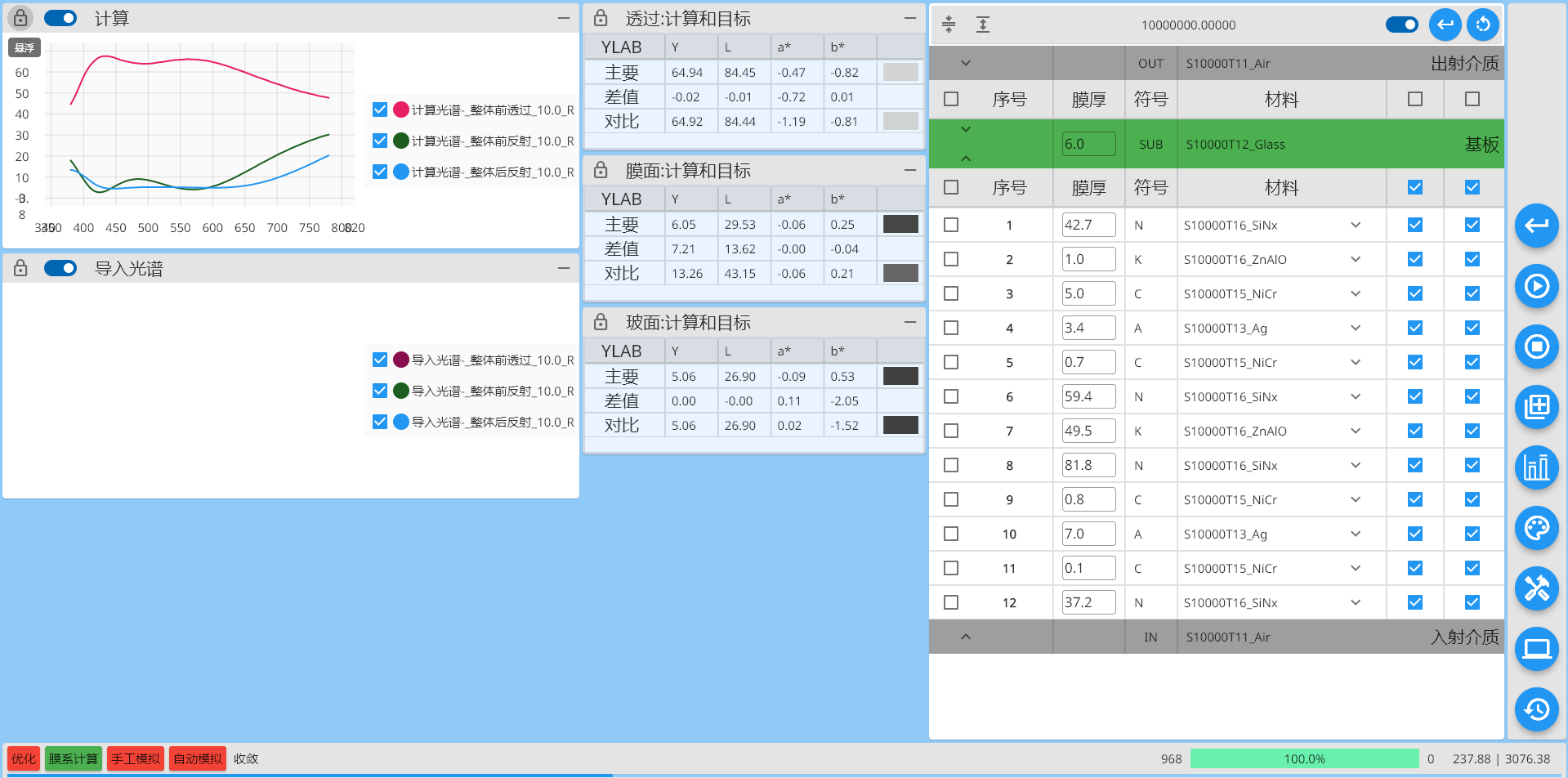

最適化実行

右側操作バーの 最適化（2 番目）を実行します。

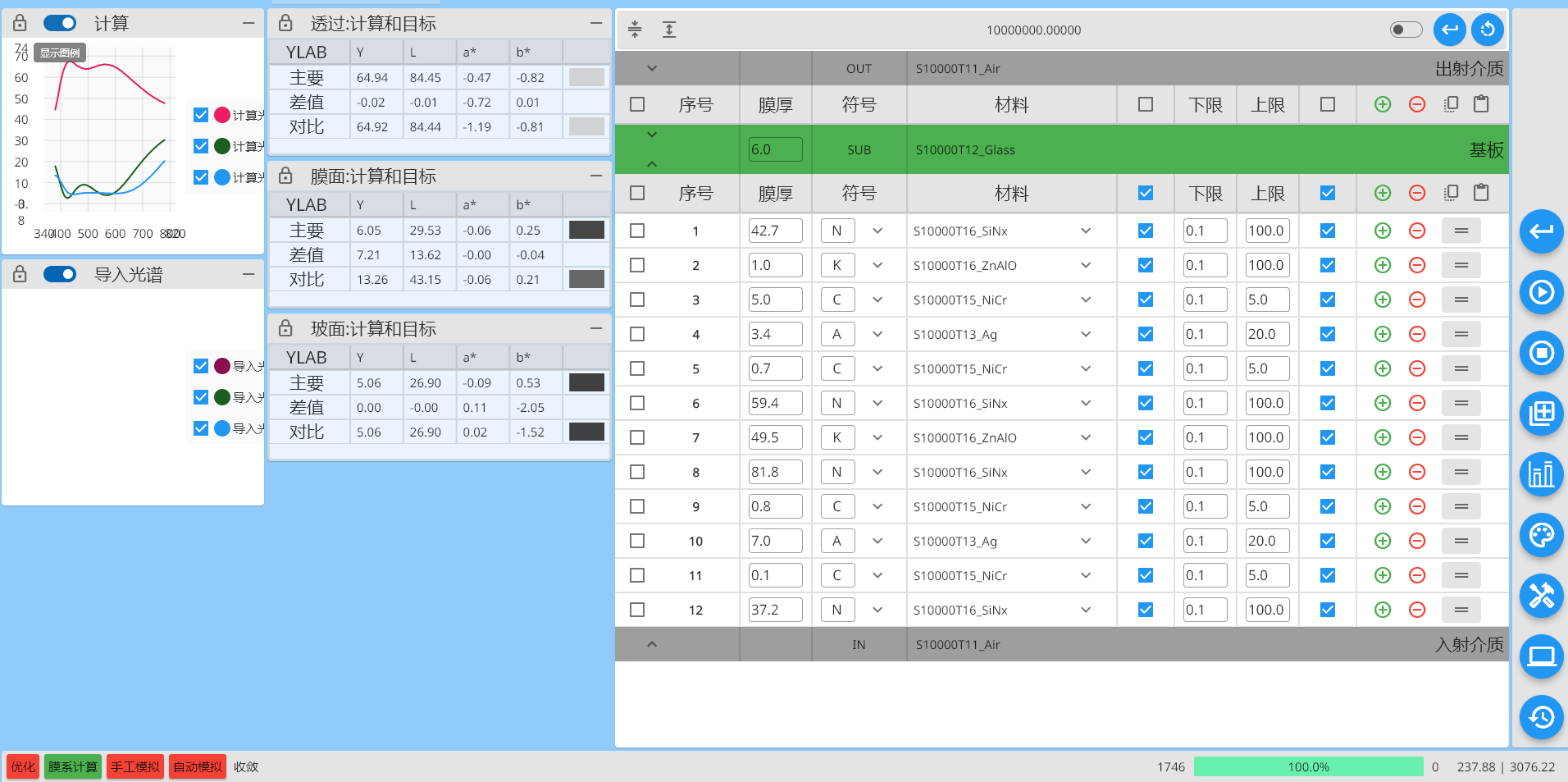

結果確認

右側最下部ボタンで 履歴 を開き、各記録を読込んで評価します。

膜系構造を保存

結果が良好なら膜系構造を保存します。操作方法は 膜系構造をデータベースへ保存 を参照してください。
