sidebar_position: 3 id: spectrum-container-group title: "光谱容器组"

光谱容器组是包含了一系列光谱容器的组合。 光谱容器组 (Spectrum Container Group)

“光谱容器组”是本模块处理所有光学数据的中枢。它不仅管理测量到的 R/T 曲线，还负责暂存各种模拟计算和标准参考光谱。

介绍

容器组支持同时维护多组光谱数据集（Container Items），通过 settingItemsSet 统一配置显示偏好。主要来源包括：

• 测量光谱 (Measured)：通过 Zeiss Spe、GSTR 文件或从后端数据库同步导入的实测曲线。
• 计算光谱 (Calculated)：由 TMM 正向模拟（膜厚 → 光谱）生成的曲线。
• 标准光谱 (Standard)：产品规格库中定义的理想目标曲线。
• 历史光谱 (History)：从往期运转记录中提取用作对比的数据。

操作方法

1. 导入与映射：通过“导入光谱”组件将外部文件载入指定容器。
2. 位置切换：在容器组工具栏选择当前的测量点（Position Index），下方光谱图将联动更新。
3. 来源叠加：
   • 勾选“显示计算谱”，可对比反演拟合的效果。
   • 勾选“显示标准谱”，可评估当前产品与设计目标的偏移。
4. 右键管理：在容器列表上右键可进行清除、导出数据操作。

注意事项

• 波长范围对齐：如果导入的光谱波长采样点与系统内设（如 380-780nm）不一致，系统在计算 Lab* 色度值时会进行插值。
• 内存占用：容器组在内存中缓存了全线所有位置的光谱。如果测试点过多（如 >100 个），频繁切换可能会引起短暂的界面延迟。

光谱容器

一个光谱容器可以容纳指定测量位置的光谱数据。

在设定光谱容器时，考虑不同数据来源或者用途进行分类。例如，可以将不同的光谱容器用于存储不同测量仪器的光谱数据，或者用于存储不同的光谱处理结果。

配置光谱容器组

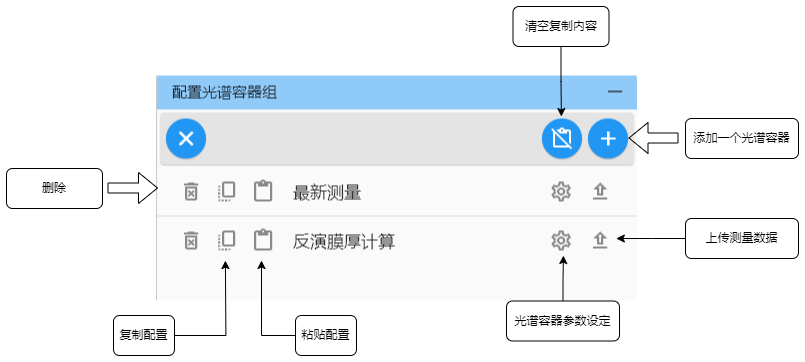

用户可以通过依次点击工艺大师->右边弹出菜单->光谱->光谱容器组，弹出如下的光谱容器组配置页面。

用户点击右上角的添加按钮，就可以添加一个光谱容器。

用户点击每个光谱容器最左侧的删除按钮，就可以删除这个光谱容器。

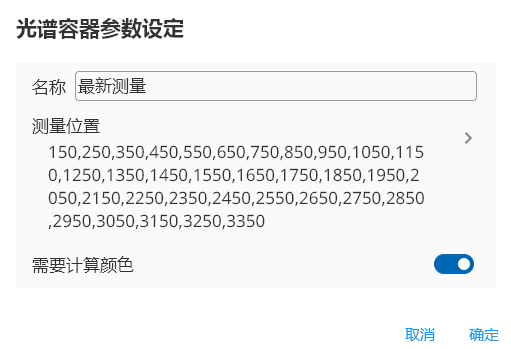

用户点击每个光谱容器最右侧的配置按钮，就会弹出光谱容器参数配置页面。

用户可以给予此光谱容器一个有意义的名称，以便选择和使用时能够清晰区分。

用户点击测量位置的向右箭头按钮，即可对测量位置进行设置。

只有用户设定的测量位置的光谱才会存储到此光谱容器中。同样在读取光谱时，也只会读取此光谱容器中的具有的测量位置的光谱数据。
