导入光谱组件 (Load Spectrum)

“导入光谱组件”负责将外部物理文件（如设备导出的光谱档）转换并映射到系统内部的光学坐标系中。

介绍​

该组件支持多种数据源入口，关键逻辑由 LoadSpectrumController 驱动：

  • 文件系统导入 (Local Files)：
    • Zeiss Spe：支持蔡司光谱仪生成的 .spe 格式。
    • GSTR：支持常用的通用光谱数据格式。
    • CSV/Excel：支持用户自定义的行列格式光谱。
  • 数据库同步 (Database)：直接从系统的“记录库”中提取历史光谱。
  • 快捷路径 (Shortcuts)：系统会记录最近使用的文件夹，方便一键刷新最新生成的生产文件。

操作方法​

  1. 选择导入方式：点击“选择文件”或使用预设的“快捷路径”。
  2. 执行映射 (Mapping)：
    • 导入后，系统会展示文件内的光谱列表。
    • 用户需指定该文件对应哪一个 测试位置 (Measure Position)。
    • 支持“批量映射”，根据文件名（如包含 pos1, pos2 关键字）自动分配位置。
  3. 完成导入：点击“确认”，数据将被填充到选定的光谱容器中。

注意事项​

  • 采样间隔：推荐使用 1nm 或 5nm 采样的光谱。如果采样过稀，反演拟合的精度会受到影响。
  • 背景扣除：系统假设导入的是已经过黑白标定（Dark/White Reference）的绝对 R/T 值。
  • 文件监听：开启“自动刷新”模式后，系统会监控指定的快捷路径，一旦产生新文件（如 Zeiss 的实时输出），无需手动操作即可自动更新光谱显示。

从数据库导入​

  1. 点击 导入光谱 → 从数据库。
  2. 选择光谱批次记录，勾选样品的测试位置。
  3. 点击 确认导入。

导入标准光谱​

  1. 点击 导入光谱 → 标准光谱。
  2. 从产品规格库中选择对应产品的标准曲线。
  3. 点击导入；标准光谱将以参考线形式叠加在曲线图中。

注意事项​

  • 如果光谱文件所在目录为远程共享目录，需要提前在系统设置中配置远程主机地址和端口，否则无法访问。
  • 导入时若勾选"清空容器后导入"，原有数据将被永久删除，请谨慎操作。
  • 同一测试位置多次导入时，系统默认以最新数据覆盖旧数据。

在工艺大师模块里，导入光谱分为手工和快捷方式两种模式。

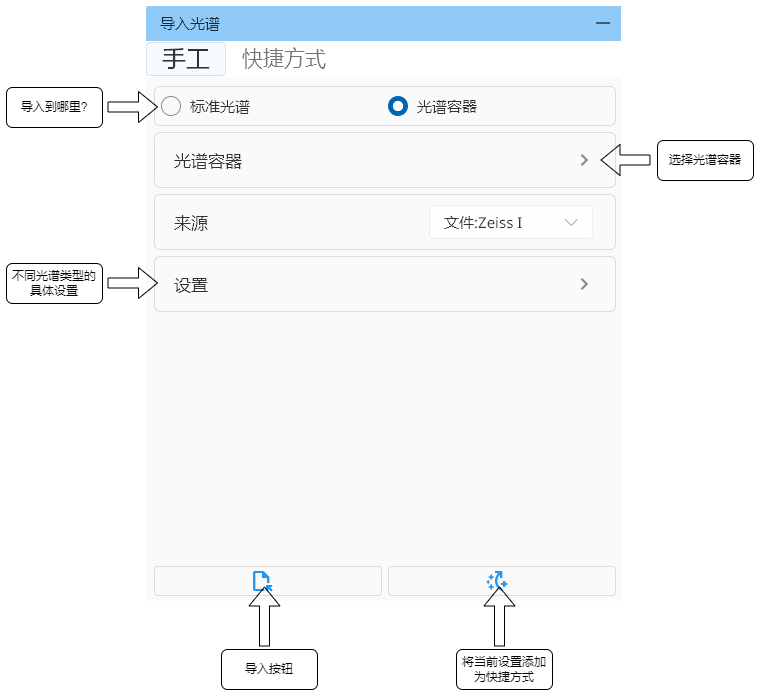

手工导入​

manual

导入到标准光谱​

load-to-standard

导入到光谱容器​

load-to-spectrum-container

choose-spectrum-container

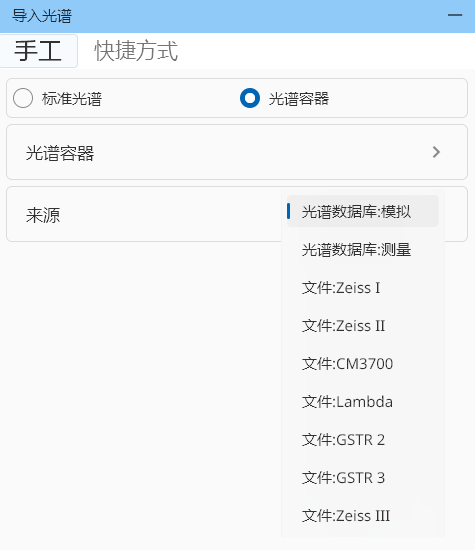

光谱来源​

source-type

从模拟光谱数据库导入光谱不需要专门的设置，和常规的从数据库选择数据一样的操作即可完成。

快捷方式导入​

本模块支持快捷方式。

快捷方式是把手工导入的一些设置保存下来，以便下次使用。 用户可以设定不同的快捷方式，以便在不同的情况下使用。

快捷方式支持添加、修改，同时可以保存到模块的配置中，即便关闭软件，下次打开也可以使用。

添加​

用户有两种途径添加快捷方式:

1.手工导入页面:点击右下角的添加快捷方式按钮，会将当前的设置传递到快捷方式设置页面。

2.快捷方式页面:点击右上角的添加快捷方式按钮，会弹出快捷方式设置页面。

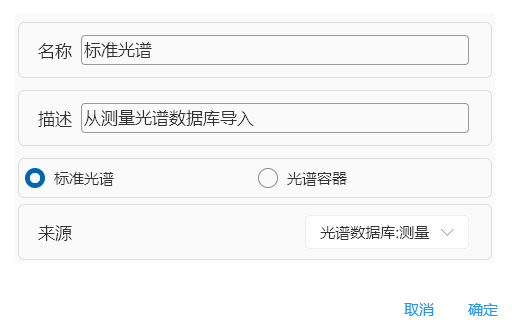

在快捷方式设置页面，用户可以设置快捷方式的名称(显示为按钮名称)，以及描述(显示为快捷方式的提示)，点击确定即可添加一个快捷方式。

如下图所示，我们将添加一个名称为标准光谱的快捷方式。

shortcut-setting

shortcut-button

修改​

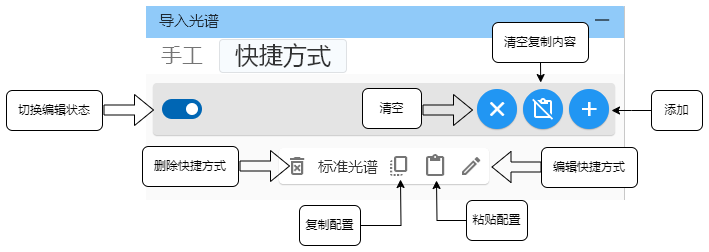

如果需要修改快捷方式，先点击切换编辑状态的修改按钮进入可编辑状态，这样所有的快捷方式进入可编辑状态。此时用户可以删除快捷方式和修改快捷方式。

shortcut-editing

点击修改快捷方式后，弹出快捷方式设置页面，用户可以修改快捷方式的名称、描述和其它相关设置。

shortcut-setting

运行​

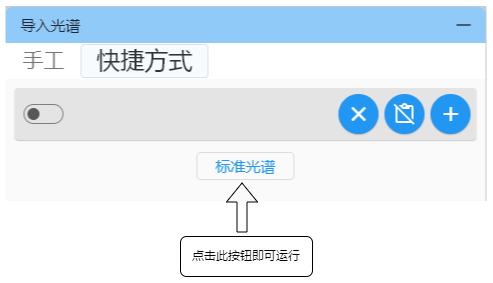

如果运行快捷方式，先点击切换编辑状态修改按钮进入不可编辑状态，这样所有的快捷方式进入可运行状态。

shortcut-run

就和运行其它按钮一样，用户点击后，就可以按照快捷方式的设置运行。
